滚珠丝杆在运行中姿势变化的探讨

文章出处:责任编辑:作者:人气:-发表时间:2015-10-19 16:01:00【



滚珠丝杠的导程精度,是位于滚珠丝杠轴中心的定位精度。通常需要定位精度的位置,因与滚珠丝杠心在高度方向或宽度方向各不相同。所以,运行中的姿势变化会给定位精度带来影响。

运行中的姿势变化,最容易给定位精度带来影响的是,与滚珠丝杠的中心位置在高度方向不同时产生的垂直公差,在宽度方向不同时产生的水平公差。

因此,要根据从滚珠丝杠中心到需要精度的位置的距离,对运行中的姿势变化(垂直公差、水平公差等的精度)进行探讨。

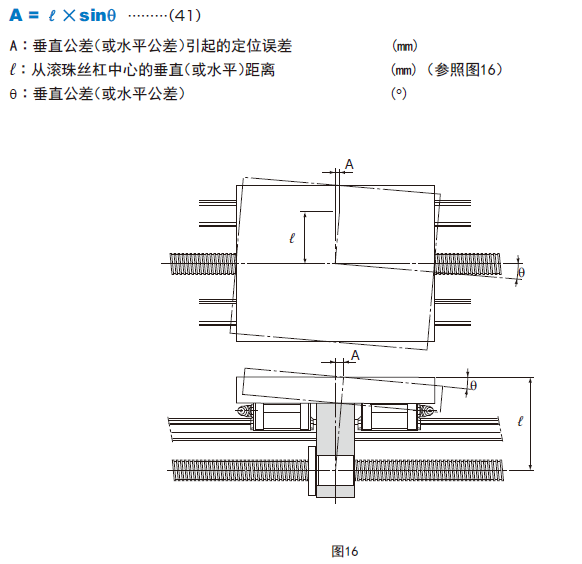

由以下(41)式可求出因垂直公差、水平公差所引起的定位误差
